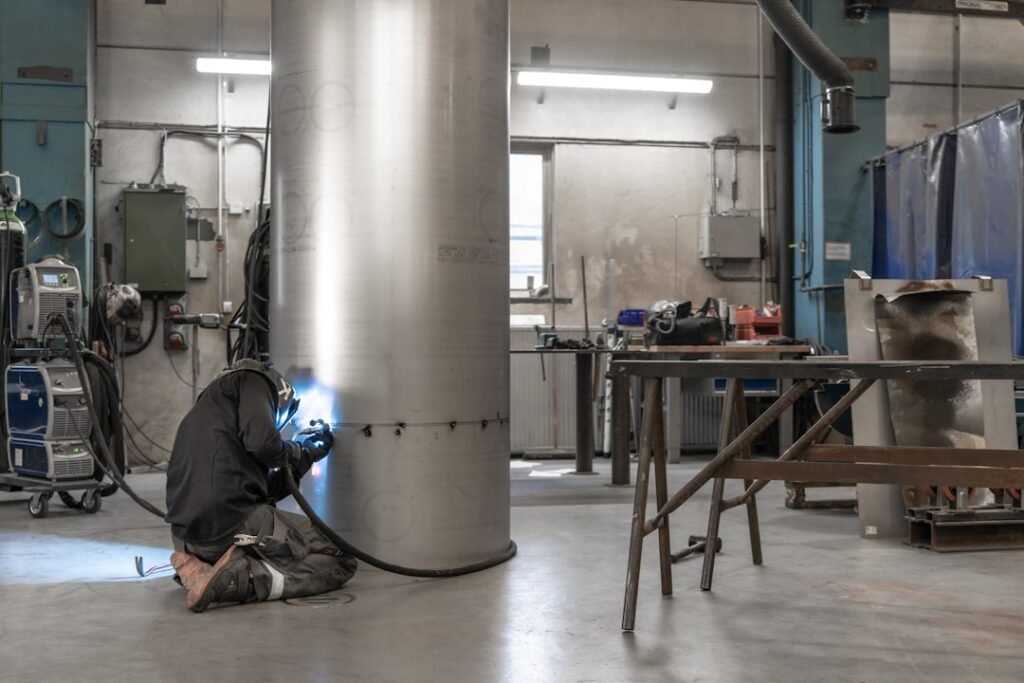

A máquina de solda TIG funciona gerando um arco elétrico entre um eletrodo de tungstênio não consumível e a peça a ser soldada, enquanto um gás inerte protege a poça de fusão contra contaminações externas. O resultado é uma solda limpa, precisa e com excelente acabamento visual.

Por isso, o processo TIG é a escolha preferida quando o trabalho exige qualidade acima da média, seja em aço inoxidável, alumínio ou ligas especiais. A sigla vem do inglês Tungsten Inert Gas, nome que descreve exatamente os dois elementos centrais do processo: o eletrodo de tungstênio e o gás inerte de proteção.

Ao contrário de outros processos, na soldagem TIG o operador tem controle total sobre o cordão. O material de adição, quando necessário, é alimentado manualmente com a outra mão, enquanto a tocha permanece firme sobre a junta. Isso exige habilidade, mas entrega resultados que poucos processos conseguem igualar.

Se você quer entender cada componente da máquina, como operar o equipamento corretamente e como escolher o modelo ideal para o seu tipo de trabalho, este guia cobre tudo isso de forma direta e prática.

O que é a soldagem TIG e qual o seu princípio?

A soldagem TIG é um processo de fusão por arco elétrico que utiliza um eletrodo de tungstênio para gerar calor e um gás inerte, normalmente argônio, para proteger a solda. O eletrodo não se funde durante o processo, o que diferencia o TIG da maioria dos outros métodos de soldagem.

O princípio básico é simples: a corrente elétrica passa pelo eletrodo de tungstênio, cria um arco entre ele e a peça, e esse arco gera temperatura suficiente para fundir o metal base. Quando é preciso adicionar material, o soldador introduz manualmente uma vareta de adição na poça de fusão.

O gás inerte, liberado continuamente pela tocha, forma uma barreira ao redor do arco e da poça de fusão, impedindo que oxigênio, nitrogênio e umidade do ar contaminem a solda. Essa proteção é o que garante o acabamento limpo e a resistência mecânica do cordão.

O processo pode operar em corrente contínua ou alternada, dependendo do material a ser soldado. Para aço inoxidável e aço carbono, usa-se corrente contínua. Para alumínio e magnésio, a corrente alternada é necessária porque promove a limpeza do óxido superficial durante a soldagem.

É um processo versátil e preciso, amplamente usado em indústrias aeroespacial, química, alimentícia e automotiva, além de serralherias e oficinas que trabalham com materiais nobres ou juntas de alta exigência. Se você também lida com aço inoxidável, vale conhecer as técnicas de como soldar aço inoxidável corretamente.

Quais são os componentes essenciais da máquina de solda TIG?

Uma máquina de solda TIG é composta por um conjunto de partes que trabalham de forma integrada. Entender o papel de cada componente ajuda tanto na operação quanto na manutenção do equipamento.

• Fonte de energia: o coração do sistema, responsável por fornecer corrente elétrica estável ao processo. As fontes modernas são inversoras, mais compactas e eficientes.
• Tocha TIG: o componente que o operador segura. Ela conduz a corrente elétrica até o eletrodo e distribui o gás de proteção ao redor do arco.
• Eletrodo de tungstênio: não se consome durante a soldagem e é responsável por sustentar o arco elétrico.
• Cilindro de gás inerte: fornece argônio ou hélio, que são os gases mais utilizados para proteger a poça de fusão.
• Regulador de gás: controla a vazão do gás liberado durante a soldagem, garantindo proteção adequada sem desperdício.
• Pedal ou gatilho de controle de corrente: permite ao operador ajustar a intensidade da corrente durante a soldagem, sem interromper o processo.
• Cabo de massa: completa o circuito elétrico, conectando a peça à fonte de energia.

Alguns modelos ainda incluem sistema de alta frequência para abertura do arco sem contato, o que preserva o eletrodo e a peça. Esse recurso é especialmente valioso quando se trabalha com materiais sensíveis.

Qual a função do eletrodo de tungstênio não consumível?

O eletrodo de tungstênio é o responsável por criar e manter o arco elétrico entre a tocha e a peça. Ele conduz a corrente elétrica com altíssima eficiência e suporta temperaturas extremas sem se fundir, o que explica o termo “não consumível”.

O tungstênio tem o maior ponto de fusão entre todos os metais puros, o que o torna ideal para essa função. Na prática, o eletrodo sofre um desgaste mínimo ao longo do tempo, mas não se deposita na solda como acontece nos processos MIG ou eletrodo revestido.

Os eletrodos variam em composição e são identificados por cores na extremidade. As versões com adição de cério ou lantânio oferecem melhor estabilidade de arco e maior vida útil. A escolha correta depende do tipo de corrente usada e do material sendo soldado.

A preparação da ponta do eletrodo também influencia diretamente na qualidade do arco. Para corrente contínua, a ponta deve ser afiada em formato cônico. Para corrente alternada, especialmente na soldagem de alumínio, a ponta fica arredondada naturalmente durante o processo, o que é esperado e correto.

Manter o eletrodo limpo e com a geometria adequada é um dos cuidados básicos para garantir arco estável e solda de qualidade.

Como o gás de proteção influencia a qualidade da solda?

O gás de proteção é fundamental para o processo TIG. Sem ele, o arco elétrico e a poça de fusão ficariam expostos ao ar atmosférico, resultando em contaminação por oxigênio e nitrogênio, o que causaria porosidade, fragilidade e oxidação na solda.

O argônio é o gás mais utilizado por ser inerte, relativamente acessível e oferecer boa estabilidade de arco. O hélio também é inerte e gera maior penetração, mas é mais caro e menos comum no Brasil. Misturas de argônio com pequenas proporções de hélio ou hidrogênio são usadas em aplicações específicas para melhorar a penetração ou o acabamento.

A vazão do gás precisa ser ajustada corretamente no regulador. Uma vazão muito baixa não protege adequadamente a poça de fusão. Uma vazão excessiva causa turbulência, o que pode atrair ar externo e comprometer a proteção.

A distância entre o bico da tocha e a peça também afeta a eficiência do gás. Quanto maior essa distância, mais o gás se dispersa antes de cobrir a poça de fusão. Trabalhar com a tocha próxima à peça, dentro do ângulo e distância recomendados, garante cobertura adequada.

Em soldas de aço inoxidável, muitas vezes é necessário também proteger o lado oposto da junta com gás, processo chamado de purga, para evitar oxidação na raiz da solda.

Para que serve a tocha e o pedal de controle de corrente?

A tocha TIG é o componente que o operador manipula diretamente. Ela tem a função de conduzir a corrente elétrica até o eletrodo de tungstênio e distribuir o gás de proteção ao redor do arco. Internamente, é refrigerada a ar ou a água, dependendo da intensidade de corrente utilizada.

A parte frontal da tocha, chamada de corpo ou cabeçote, recebe o porta-eletrodo, o bico cerâmico e o eletrodo de tungstênio. O bico cerâmico direciona o fluxo de gás e protege termicamente a região de saída. Tocha bem montada e com os consumíveis em bom estado são essenciais para arco estável.

O pedal de controle de corrente é um diferencial importante no processo TIG. Ele permite que o soldador aumente ou reduza a amperagem durante a soldagem, com o pé, sem precisar parar o trabalho. Isso é especialmente útil para controlar o aporte de calor em peças finas, juntas próximas a bordas ou materiais com diferentes espessuras.

Ao iniciar a solda, o operador pode aumentar gradualmente a corrente até atingir a fusão ideal. Ao terminar o cordão, reduz a corrente progressivamente para evitar a formação de crateras no final da solda. Esse controle fino é um dos grandes responsáveis pelo acabamento superior que o processo TIG proporciona.

Alguns modelos de máquina permitem programar rampa de subida e descida de corrente, complementando ou substituindo o uso do pedal em determinadas aplicações.

Passo a passo: como operar uma máquina de solda TIG?

Operar uma máquina de solda TIG exige preparação cuidadosa antes mesmo de abrir o arco. Seguir a sequência correta garante mais segurança, menos retrabalho e cordões com melhor qualidade.

1. Prepare o equipamento: instale o eletrodo de tungstênio na tocha com a ponta corretamente preparada. Conecte o cabo de massa na peça ou na bancada. Verifique os consumíveis da tocha, como bico cerâmico e porta-eletrodo.
2. Ajuste o gás: conecte o cilindro ao regulador e defina a vazão adequada para o material e a espessura da peça. Teste o fluxo antes de soldar.
3. Configure a máquina: selecione o tipo de corrente, contínua ou alternada, conforme o material. Ajuste a amperagem de acordo com a espessura da peça. Configure os parâmetros de rampa, se disponíveis.
4. Prepare a peça: limpe a superfície removendo óleo, tinta, oxidação e qualquer contaminante. Em aço inoxidável e alumínio, esse cuidado é ainda mais importante.
5. Abra o arco: aproxime a tocha da peça no ângulo correto, em torno de 70 a 80 graus em relação à superfície. Acione o pedal ou gatilho para iniciar o arco por alta frequência, sem contato do eletrodo com a peça.
6. Execute a solda: movimente a tocha de forma uniforme ao longo da junta. Introduza a vareta de adição com a outra mão, na frente da poça de fusão, sem mergulhá-la no arco.
7. Finalize o cordão: reduza a corrente gradualmente antes de interromper o arco para evitar a formação de crateras.

A prática constante é o que consolida a técnica no TIG. No início, é recomendável treinar em chapas descartáveis para ajustar a coordenação entre as duas mãos antes de trabalhar em peças definitivas. Se quiser expandir seu repertório, veja também como soldar dois tubos redondos com precisão.

Quais materiais podem ser soldados com o processo TIG?

O processo TIG é um dos mais versáteis em termos de compatibilidade com materiais. Essa é uma das razões pelas quais ele está presente em indústrias tão distintas quanto a aeroespacial, a alimentícia e a automotiva.

Os principais materiais soldáveis pelo processo TIG incluem:

• Aço inoxidável: um dos usos mais comuns. O TIG entrega cordões limpos, com baixa oxidação e excelente resistência à corrosão quando executado corretamente.
• Alumínio e ligas de alumínio: requer corrente alternada para quebrar a camada de óxido. É o processo mais indicado para alumínio de alta qualidade, como em peças estruturais e decorativas. Veja mais sobre qual máquina usar para soldar alumínio.
• Aço carbono e aço baixa liga: o TIG funciona bem nesses materiais, especialmente em passes de raiz em tubulações e estruturas de alta exigência.
• Titânio e ligas de titânio: material sensível à contaminação, que exige proteção de gás rigorosa. O TIG é praticamente o único processo adequado para esse material.
• Cobre e ligas de cobre: soldável com TIG, exigindo controle preciso de calor devido à alta condutividade térmica do material.
• Magnésio: material leve e sensível, soldado com corrente alternada, assim como o alumínio.
• Ligas de níquel e materiais exóticos: usados em ambientes de alta temperatura ou química agressiva, o TIG é frequentemente o processo preferido.

A limitação do TIG está na espessura. Em peças muito grossas, o processo torna-se lento e pouco produtivo. Nesses casos, o TIG costuma ser usado apenas no passe de raiz, com outros processos complementando o enchimento.

Quais as principais vantagens e desvantagens da solda TIG?

Conhecer os pontos fortes e as limitações do processo TIG ajuda a decidir quando ele é a escolha certa e quando outro método seria mais eficiente.

Vantagens:

• Acabamento visual superior, com cordões limpos e regulares que frequentemente dispensam acabamento posterior.
• Controle preciso do aporte de calor, especialmente com pedal de corrente, o que reduz distorções em peças finas.
• Compatibilidade com grande variedade de metais e ligas.
• Ausência de escória, o que elimina a necessidade de limpeza entre passes.
• Possibilidade de soldar sem material de adição, apenas fundindo as bordas da junta, em espessuras finas.
• Baixo nível de respingos, resultando em juntas mais limpas.

Desvantagens:

• Produtividade menor em comparação com processos como MIG/MAG e eletrodo revestido, especialmente em peças espessas.
• Exige maior habilidade do operador, com coordenação entre ambas as mãos e controle do pedal.
• Custo operacional mais alto, considerando o consumo de gás inerte e os consumíveis da tocha.
• Sensível à contaminação da peça. Sujeira, óleo ou oxidação comprometem diretamente a qualidade da solda.
• Velocidade de deposição mais baixa, o que eleva o tempo de execução em projetos de grande volume.

Para trabalhos que combinam exigência de qualidade com materiais nobres, as vantagens do TIG superam claramente as limitações. Em produções em série com materiais mais comuns, outros processos podem ser mais adequados.

Qual a diferença entre a soldagem TIG e a solda MIG/MAG?

TIG e MIG/MAG são os dois processos de soldagem a arco com proteção gasosa mais usados no mercado, mas funcionam de formas bastante diferentes e atendem a perfis de trabalho distintos.

No processo MIG/MAG, o eletrodo é um arame consumível alimentado continuamente de forma automática pela tocha. O operador controla a velocidade de deslocamento e a distância da tocha, enquanto a máquina regula a alimentação do arame. Isso torna o processo mais rápido e menos exigente em termos de habilidade manual.

No processo TIG, o eletrodo não se consome e o material de adição, quando necessário, é inserido manualmente pelo operador com a outra mão. Isso exige coordenação motora mais refinada, mas entrega controle e acabamento superiores.

Veja as diferenças práticas:

• Velocidade: MIG/MAG é significativamente mais rápido, ideal para produção em série e peças espessas.
• Acabamento: TIG produz cordões mais limpos e precisos, com menor necessidade de acabamento posterior.
• Materiais: MIG/MAG é mais versátil em aço carbono e estruturas. TIG se destaca em inox, alumínio e materiais especiais.
• Habilidade exigida: MIG/MAG é mais acessível para iniciantes. TIG demanda mais treinamento.
• Gás de proteção: MIG usa gás inerte ou ativo (CO2 ou misturas). TIG usa exclusivamente gases inertes, como argônio puro.

Na prática, muitas operações combinam os dois processos, usando TIG no passe de raiz e MIG/MAG no enchimento. Se quiser entender melhor as opções de equipamentos, confira nosso guia sobre qual máquina de solda inversora comprar.

Como escolher a melhor máquina de solda TIG para seu projeto?

A escolha da máquina certa depende de três fatores principais: os materiais que você vai soldar, a espessura média das peças e o volume de trabalho. Com essas informações em mãos, a decisão fica muito mais objetiva.

Tipo de corrente: se você vai trabalhar apenas com aço inoxidável e aço carbono, uma máquina de corrente contínua já atende. Se o trabalho inclui alumínio e magnésio, você precisa de uma máquina com corrente alternada, os modelos chamados de TIG AC/DC.

Amperagem: a capacidade de corrente da máquina deve ser compatível com a espessura das peças. Uma referência prática é calcular aproximadamente 1 ampere por décimo de milímetro de espessura para aço. Máquinas com faixa de corrente mais ampla oferecem mais flexibilidade para diferentes aplicações.

Ciclo de trabalho: indica por quanto tempo a máquina pode operar continuamente sem superaquecer, expresso em porcentagem. Para uso profissional intenso, prefira equipamentos com ciclo de trabalho elevado na corrente que você vai utilizar com mais frequência.

Recursos adicionais: alta frequência para abertura de arco sem contato, controle de rampa de corrente, ajuste de balanço AC para alumínio e compatibilidade com pedal são diferenciais que aumentam a versatilidade e a qualidade das soldas.

Portabilidade: máquinas inversoras são mais compactas e leves, facilitando o transporte para trabalhos em campo ou em diferentes pontos de uma oficina.

Para quem atua em serralherias, vale também avaliar se o equipamento atende outros processos. Veja as opções em nosso guia sobre qual a melhor máquina de solda para serralheria. E se você precisa soldar metal duro, confira as recomendações sobre como soldar metal duro com segurança e eficiência.

Investir em um equipamento adequado ao seu perfil de trabalho evita limitações operacionais, reduz custos de manutenção e garante resultados consistentes ao longo do tempo.
